制造和销售 Adapterplatte
Adapterplatte
CAD-Datenbank / CAD-Anfrage
Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

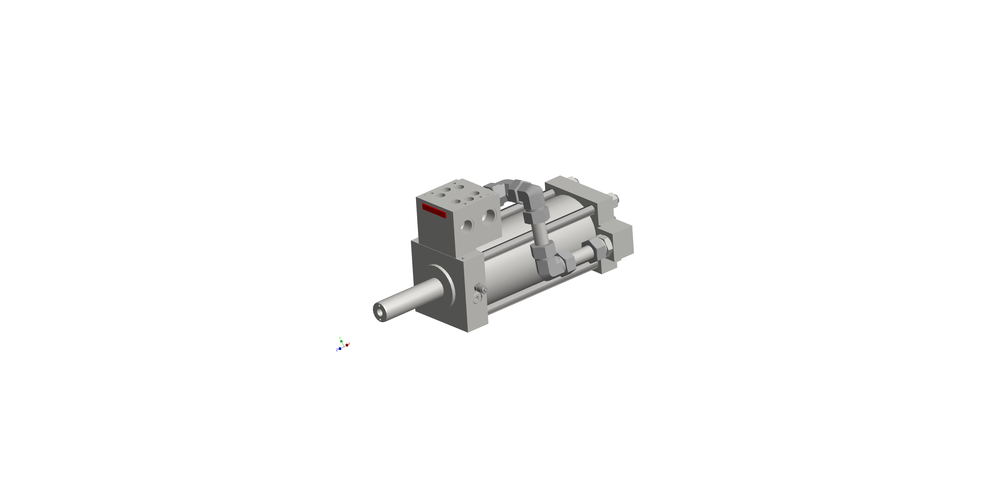

Zylinder-Details
| TYP | KST | KSTH | KSTV | BEA | BAA | DAE | DKO | MM | HUB | KNR | Eigenschaften |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZZ | 0 | 0 | 1 | 0S | 5 | 1 | 160 | 056 | 0190 | 0023 |
| Typenschlüssel | ZZ.001.0S.5.1-160-056-0190-0023 |
| Artikelnummer | 11004685 |
| Zylindertyp | ZZ - Zugankerzylinder |
| Kolbenstange | 0 - einseitig |
| Kolbenstangenende hinten | 0 - Außengewinde |
| Kolbenstangenende vorne | 1 - Innengewinde |
| Befestigungsart | 0S - kundenspezifische Ausführung |
| Bauart | 5 - einfachwirkend stoßend mit Federrückstellung |
| Dämpfung | 1 - Dämpfung vorne |
| Kolbendurchmesser | 160 |
| Kolbenstangendurchmesser | 056 |
| Hub | 0190 |
| Lfd. Nummer | 0023 |
| Eigenschaften / Beschreibung | Adapterplatte (AP), ATEX (EX), Kolbenstange Niro (KN), Wegmesssytem intern (Wegaufnehmer) (WI) |
