Fabrication et vente de Centrale Hydraulique Standard
Centrale Hydraulique Standard

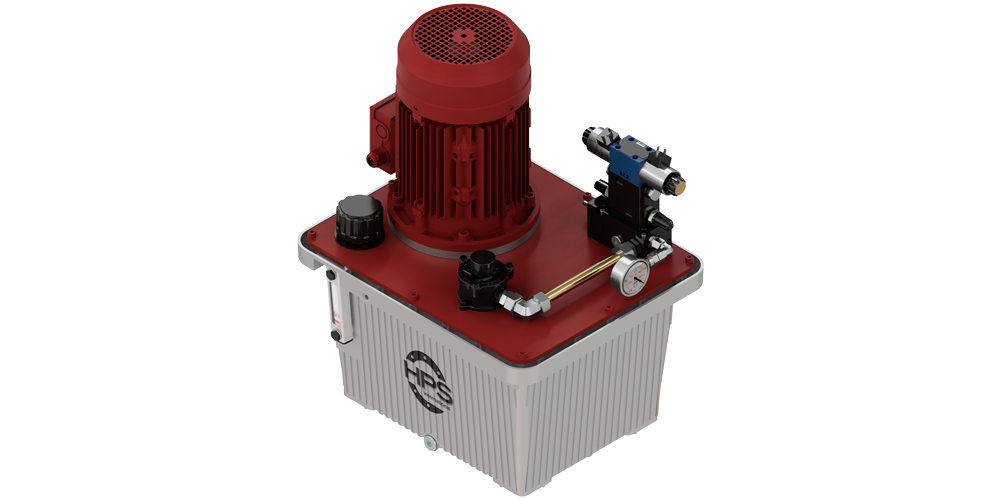

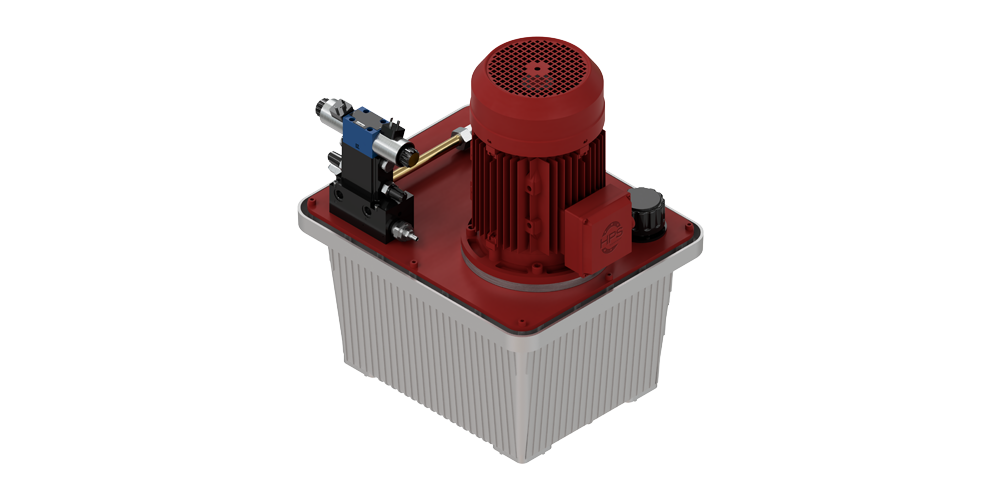

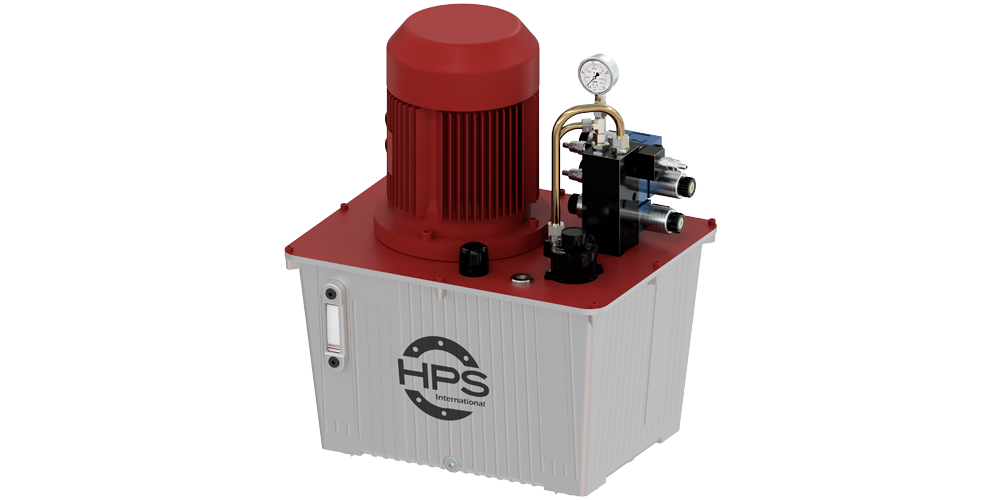

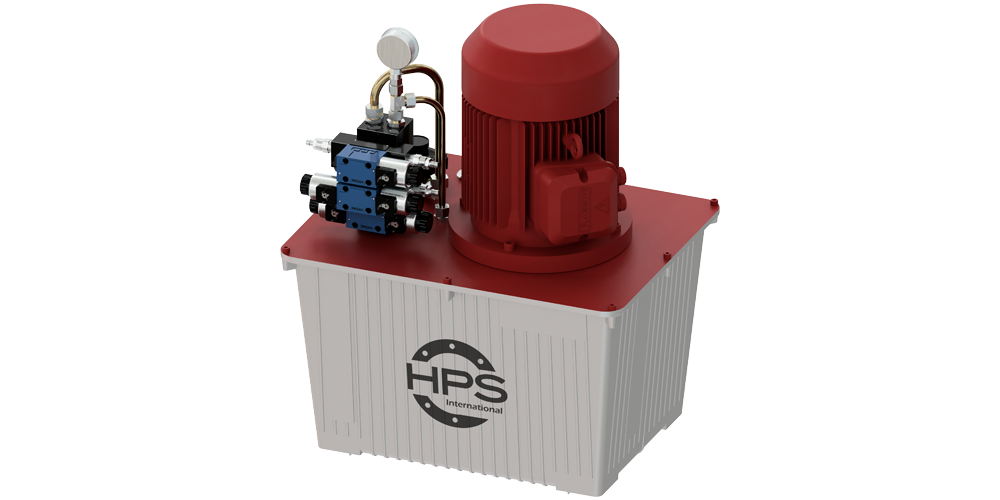

Chez HPS HYDROPNEU, nous avons utilisé nos années d'expérience pour développer des séries d'unités de puissance qui peuvent couvrir une large gamme d'applications. Notre série d'unités compactes standardisées KA, disponible en cinq tailles, couvre déjà de nombreuses applications courantes et peut être adaptée rapidement et économiquement à vos besoins grâce à sa conception modulaire et à ses nombreuses options supplémentaires.
CARACTÉRISTIQUES TECHNIQUES :
| Désignation | Construction Taille 1 |
Construction Taille 2 |
Construction Taille 3 |
Construction Taille 4 |
Construction Taille 5 |
| Débit maximal Qmax en L/min | 2 | 4,5 | 11,5 | 15,5 | 21 |
| Pression de fonctionnement pmax en bar | 250 | ||||
| Puissance du moteur Pmax en kW | 1,1 | 2,2 | 5,5 | 7,5 | 11 |
| Taille du réservoir d'huile en L | 13 | 30 | 44 | 70 | 100 |
| Filtration | Filtre de retour β 10 ≥ 75 (μm) | ||||
| Flux de chaleur en kW émis par le réservoir d'huile (circulation d'air libre sur tous les côtés, différence de température 40K) | 0,17 | 0,32 | 0,46 | 0,6 | 0,8 |
| Refroidisseur en option Capacité de refroidissement maximale en kW (avec le rayonnement thermique environ 50% de la puissance du moteur) | 0,5 | 1 | 2,5 | 3,5 | 5 |
| Élément de chauffage en option Puissance de chauffage maximale en kW (chauffage possible uniquement en liaison avec le réservoir en acier) | pas possible | pas possible | Réser. en acier 40 L 1 |
Réser. en acier 60 L 1,25 |
1,45 |
CARACTÉRISTIQUES DE BASE :
- • Conception compacte pour une intégration facile dans votre système
- • Pour l'assemblage de vannes de taille NG6 (autres tailles disponibles sur demande)
- • Réservoir d'huile en aluminium à haute capacité de rayonnement (acier possible sur demande)
- • Fluide : huile minérale hydraulique HLP selon DIN 51524 partie 2 (autres possibles sur demande)
- • Plage de température ambiante -20 °C à +40 °C
- • Degré de protection IP55 (autres degrés possibles sur demande)
- • Soupape de surpression réglable comme élément de sécurité
- • Manomètre pour l'affichage de la pression de consigne
- • Voyant pour le contrôle du niveau de remplissage
- • Filtre de retour avec indicateur optique de contamination
- • Tuyauterie et câblage électrique jusqu'à la limite de l'unité de puissance
En plus de ces caractéristiques d'équipement de base, les unités de la série compacte HPS HYDROPNEU peuvent être adaptées individuellement à vos besoins grâce à des options supplémentaires.
ÉQUIPEMENT SÉLECTIONNABLE :
- • Nombre de positions de la vanne et donc adaptation au nombre d'utilisateurs
- • Assemblage flexible des vannes et donc réalisation de la fonction souhaitée
- - Réduction de la vitesse des axes individuels
- - Réduction de la pression de chaque axe
- - Fonction de maintien de la charge
- • Surveillance du niveau par des transmetteurs de signaux électriques
- • Surveillance de la température par des transmetteurs de signaux électriques
- • Refroidissement actif en cas d'utilisation dans un environnement chaud ou de fonctionnement dans un autre mode
- • Chauffage du réservoir en cas d'utilisation dans un environnement froid (uniquement possible avec des réservoirs en acier)
- • Différentes interfaces possibles avec l'opérateur
- - Boîte à bornes
- - Armoire de commande avec commandes
- - Système de contrôle complet, y compris le logiciel
- • Bac de récupération d'huile
- • Accumulateur de pression
- • Différents types de filtres
- • Différentes technologies de capteurs
- • Possibilité de versions spéciales telles que "ATEX"
- • Options supplémentaires disponibles sur demande

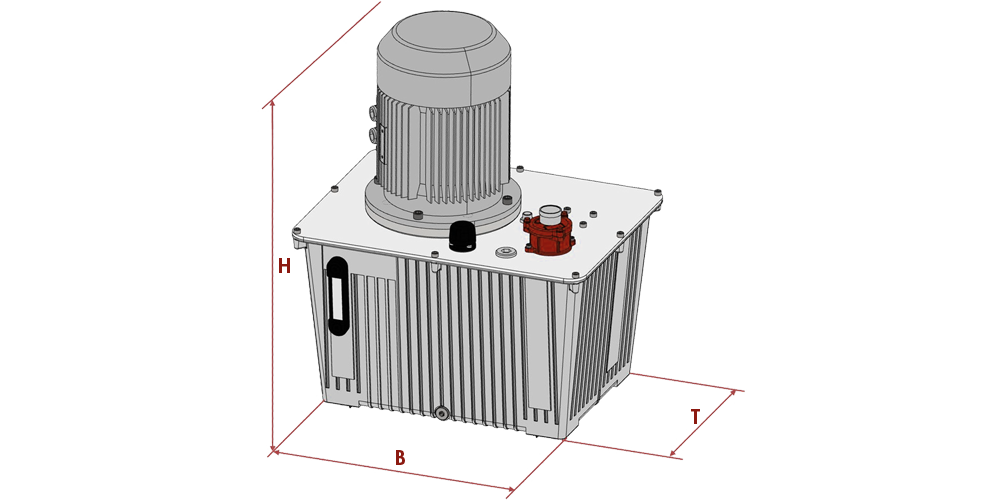

DIMENSIONS ET POIDS DE LA SÉRIE KA :
| Désignation | Construction Taille 1 |
Construction Taille 2 |
Construction Taille 3 |
Construction Taille 4 |
Construction Taille 5 |
| Longueur L en mm | 340 | 510 | 550 | 650 | 700 |
| Largeur B en mm | 270 | 360 | 450 | 510 | 540 |
| Hauteur H en mm | 550 | 660 | 700 | 900 | 1050 |
| Poids approximatif en kg (sans fluide) |
15 | 40 | 95 | 95 | 180 |
SERVICE:
Nous nous ferons un plaisir de vous conseiller sur la conception de votre application spécifique.
Sur demande, nous effectuons une installation sur site avec mise en service hydraulique ultérieure.
N'hésitez pas à nous appeler au + 49 (0) 711 / 34 29 99-0
Vous pouvez également utiliser notre formulaire de contact.
Voir nos produits
Catalogue
Vous allez être redirigé vers les 3D du global GVCN
Si c'est un remplacement de vérin existant, veuillez envoyer une demande à hps@hpsinternational.com ou contacter votre commercial.
Si c'est un remplacement de vérin existant, veuillez envoyer une demande à hps@hpsinternational.com ou contacter votre commercial.
Centrales Hydrauliques
Les ingénieurs de HPS HYDROPNEU conçoivent et construisent des unités de puissance et de commande hydraulique qui, en combinaison avec les vérins de la société, complètent votre équipement hydraulique.

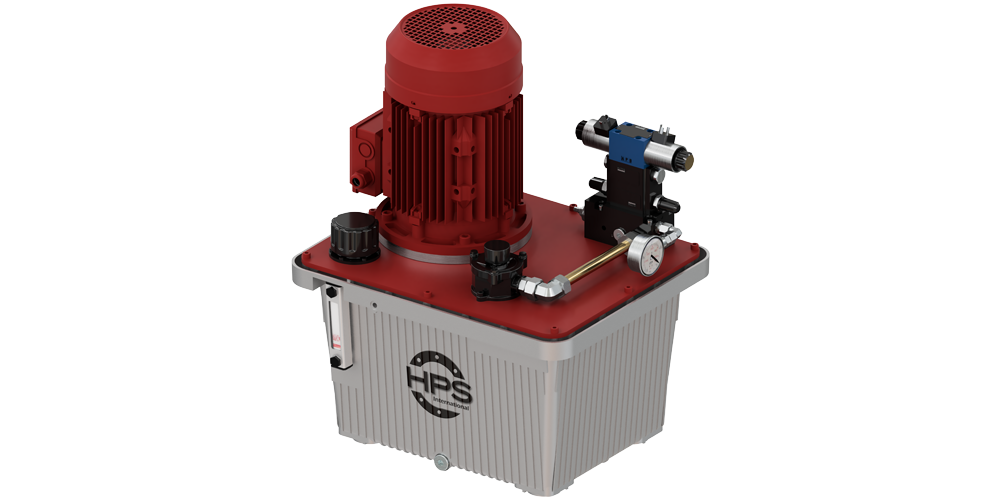

De l'unité compacte standardisée de bonne valeur de la série KA et de notre série BA spécifique à l'utilisateur au système hydraulique complet, nous offrons à nos clients des solutions sur mesure pour chaque exigence. Basé sur des années d'expérience, des standards de performance élevés et la position associée parmi les principaux fabricants du marché, les unités de puissance de HPS HYDROPNEU répondent aux plus hauts standards de qualité et de fiabilité.
