Manufacture and sale of Kühlzylinder

Kühlzylinder

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
BZ	0	0	1	43	2	0	050	032	0030	0487

Typenschlüssel	BZ.001.43.2.0-050-032-0030-0487
Artikelnummer	11005118

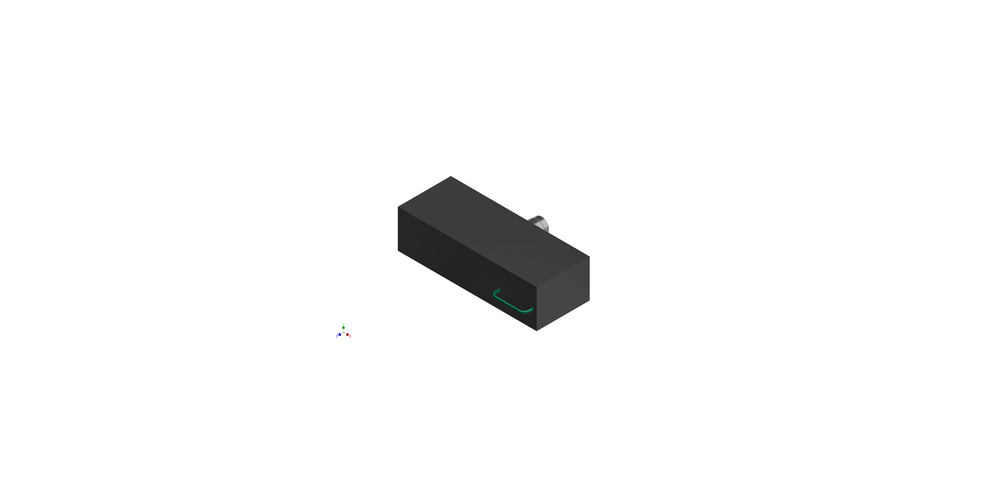

Zylindertyp	BZ - Blockzylinder
Kolbenstange	0 - einseitig
Kolbenstangenende hinten	0 - Außengewinde
Kolbenstangenende vorne	1 - Innengewinde
Befestigungsart	43 - Längsbohrungen, Sekgen. beidseitig
Bauart	2 - doppeltwirkend
Dämpfung	0 - ohne Dämpfung
Kolbendurchmesser	050
Kolbenstangendurchmesser	032
Hub	0030
Lfd. Nummer	0487
Eigenschaften / Beschreibung	Verschlusskupplung (SK), Wasserkühlung (WK), Wasserkühlung am Zylinderrohr

Downloads:

CAD Datei im STP-Format
