Herstellung und Verkauf von Schwenkspannfunktion

Schwenkspannfunktion

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

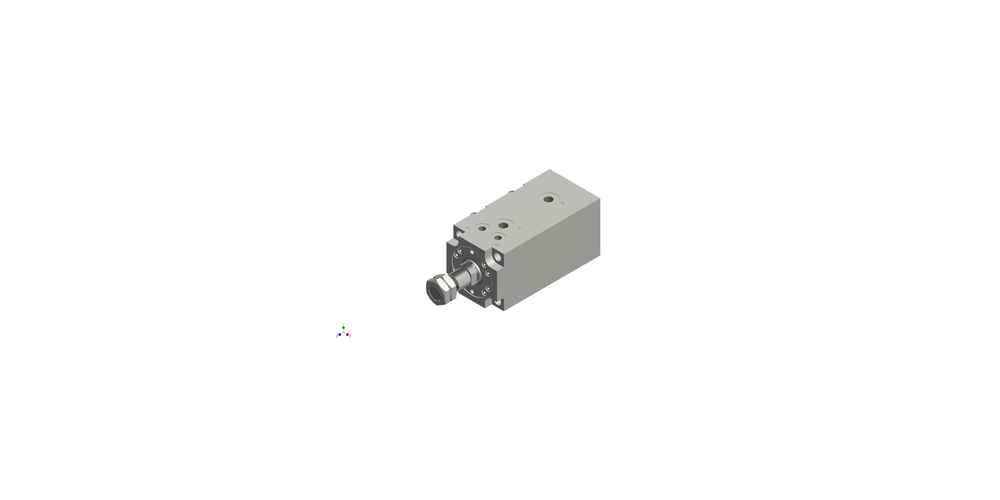

Zylinder-Details



TYP KST KSTH KSTV BEA BAA DAE DKO MM HUB KNR Eigenschaften
BZ 0 0 S 14 2 0 036 028 0036 0006


Typenschlüssel BZ.00S.14.2.0-036-028-0036-0006
Artikelnummer 11006610
Zylindertyp BZ - Blockzylinder
Kolbenstange 0 - einseitig
Kolbenstangenende hinten 0 - Außengewinde
Kolbenstangenende vorne S - kundenspezifische Ausführung
Befestigungsart 14 - Rechteckflansch hinten
Bauart 2 - doppeltwirkend
Dämpfung 0 - ohne Dämpfung
Kolbendurchmesser 036
Kolbenstangendurchmesser 028
Hub 0036
Lfd. Nummer 0006
Eigenschaften / Beschreibung Näherungsschalter druckfest (ND), Schwenkspannfunktion (SF), Wasserkühlung (WK), Wasserkühlung am Zylinderkopf/Stopfbuchse

Produkte

Weiterleitung zum GVCN Zylinder.
Für Austauschzylinder senden Sie Ihre Anfrage bitte an hps@hpsinternational.com oder kontaktieren Sie Ihren lokalen Ansprechpartner.
Hydraulikzylinder mit besonderen Befestigungsarten

Hydraulikzylinder mit besonderen Befestigungsarten

  • Selbst die Zylinder unserer Haus- und Norm-Baureihen erhalten Sie standardmäßig mit bis zu 16 Befestigungsmöglichkeiten, aber in ganz besonderen Fällen reichen auch diese nicht aus. Mit unseren besonderen Befestigungsarten und Formen reagieren wir auf Ihre konstruktiven Besonderheiten und Wünsche.
  •
  • Wir konstruieren und fertigen in enger Absprache mit Ihnen einen Zylinder, der sich in Ihre Konstruktion ideal integrieren lässt. Fordern Sie uns heraus!
  •
  • SERVICE:
  •
  • CAD-Daten Konfigurator
  • Wir beraten Sie gerne bei der Auslegung für Ihren spezifischen Einsatzzweck.
  • Auf Wunsch führen wir eine Installation vor Ort mit anschließender hydraulischer Inbetriebnahme durch.
  •
  • Wir stehen Ihnen jederzeit unter + 49 (0) 711 / 34 29 99-0 zur Verfügung.
  • Gerne können Sie auch unser Kontaktformular nutzen.
  •
