Herstellung und Verkauf von Blockzylinder
Blockzylinder
CAD-Datenbank / CAD-Anfrage
Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

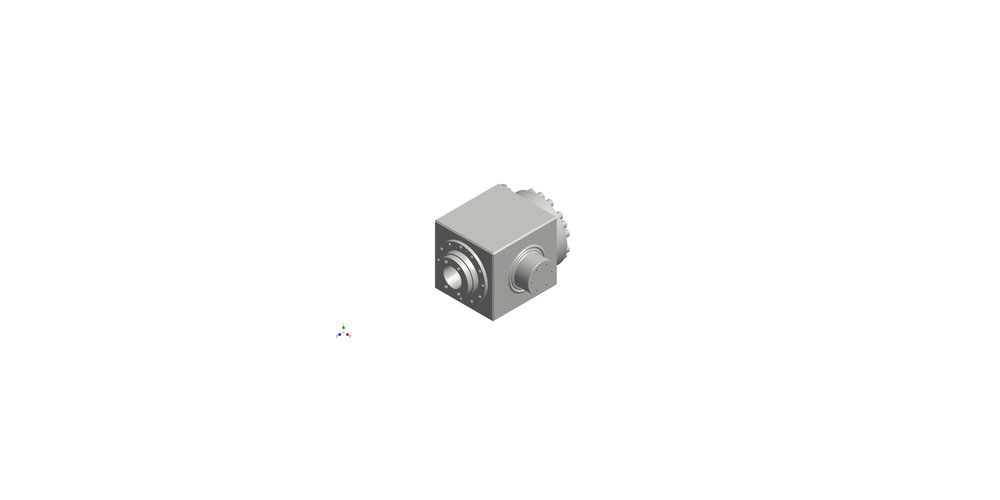

Zylinder-Details
| TYP | KST | KSTH | KSTV | BEA | BAA | DAE | DKO | MM | HUB | KNR | Eigenschaften |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BZ | 0 | 0 | S | 06 | 2 | 0 | 620 | 480 | 0300 | 0001 |
| Typenschlüssel | BZ.00S.06.2.0-620-480-0300-0001 |
| Artikelnummer | 11004527 |
| Zylindertyp | BZ - Blockzylinder |
| Kolbenstange | 0 - einseitig |
| Kolbenstangenende hinten | 0 - Außengewinde |
| Kolbenstangenende vorne | S - kundenspezifische Ausführung |
| Befestigungsart | 06 - Schwenkzapfen |
| Bauart | 2 - doppeltwirkend |
| Dämpfung | 0 - ohne Dämpfung |
| Kolbendurchmesser | 620 |
| Kolbenstangendurchmesser | 480 |
| Hub | 0300 |
| Lfd. Nummer | 0001 |
| Eigenschaften / Beschreibung | beide Anschlüsse im Zylinderdeckel (AD), Blockzylinder, Hydraulikanschlüsse im Zylinderdeckel |
Weiterleitung zum GVCN Zylinder.
Für Austauschzylinder senden Sie Ihre Anfrage bitte an hps@hpsinternational.com oder kontaktieren Sie Ihren lokalen Ansprechpartner.
Für Austauschzylinder senden Sie Ihre Anfrage bitte an hps@hpsinternational.com oder kontaktieren Sie Ihren lokalen Ansprechpartner.
Blockzylinder
- Bauartbedingt werden sie in der Regel für kurze Hübe bis ca. 100 mm genutzt, wobei natürlich auch größere Hübe zu realisieren sind. Die kubische Ausführung lässt einen einfachen Einbau auch in schwierigen und engen Räumen zu.
- Eine breite Verbreitung finden diese Blockzylinder daher im Formenbau, für den Kunststoffspritzguss oder im Druckguss. Auch als Squeezingzylinder werden Blockzylinder oft eingesetzt.
- Wir haben u.a. folgende Blockzylinder in unserem Produktportfolio:
- Standardzylinder Typ 57
- Standardzylinder Typ 57 mit Positionsschaltern
- Blockzylinder mit integrierten Rollenschaltern
- Blockzylinder mit hydraulischer Kolbenstangen-Verriegelung
- HYDROPNEU - Squeezer-System SQS
- Blockzylinder mit Kühlung
- Blockzylinder mit integierter Wasserkühlung
- SERVICE:
- CAD-Daten Konfigurator
- Wir beraten Sie gerne bei der Auslegung für Ihren spezifischen Einsatzzweck.
- Auf Wunsch führen wir eine Installation vor Ort mit anschließender hydraulischer Inbetriebnahme durch.
- Wir stehen Ihnen jederzeit unter + 49 (0) 711 / 34 29 99-0 zur Verfügung.
- Gerne können Sie auch unser Kontaktformular nutzen.
